Настольные Часы Своими Руками
Наверное, каждый гик, увлекающийся самодельной электроникой, рано или поздно приходит к идее сделать свои, уникальные, часы. Идея вполне неплоха, разберемся как и на чем их лучше сделать. В качестве отправной точки будем считать, что человек умеет программировать микроконтроллеры, понимает как переслать 2 байта по i2c или serial-порту, и может спаять вместе несколько проводов. В принципе, этого достаточно.
Понятно, что ключевая функция часов — измерение времени (кто бы подумал, да?). И делать это желательно максимально точно, здесь есть несколько вариантов и подводных камней.
Итак, какие доступные в «железе» способы измерения времени мы можем использовать?
Встроенный RC-генератор процессора
Самая простая идея, которая может придти в голову — это просто настроить программный таймер, и им отсчитывать секунды. Так вот, эта идея никуда не годится. Часы-то работать конечно будут, только вот точность встроенного генератора никак не регламентируется, и может «плавать» в пределах 10% от номинала. Вряд ли кому-то нужны часы, уходящие в месяц на 15 минут.Модуль реального времени DS1307

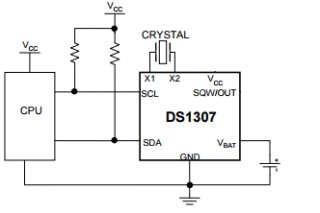

Более правильный вариант, он же использующийся в большинстве «народных» изделий — это часы реального времени. Микросхема обменивается с микроконтроллером по I2C, требует минимума обвязки (кварц и пара резисторов). Цена вопроса около 100р за микросхему, или около 1$ на ебее за готовую плату с микросхемой, модулем памяти и разъемом для батарейки.Схема из даташита:
Что не менее важно, микросхема выпускается в DIP-корпусе, значит припаять ее может любой начинающий радиолюбитель. Встроенная батарейка обеспечивает работу часов, даже если питание было отключено.
Казалось бы, все хорошо, если бы не одна проблема — невысокая точность. Примерная точность часовых кварцев — 20-30ppm. Обозначение ppm — parts per million, показывает число миллионных долей. Казалось бы, 20миллионных — это супер, однако для частоты в 32768Гц получается 20*000 = ±0, 65536Гц, т.е. уже полгерца. Путем несложных подсчетов видно, что генератор с такой разницей за сутки «натикает» лишних (или недостающих) 56тыс тактов, что соответствует 2 секундам в день. Кварцы бывают разные, некоторые пользователи писали и об ошибке в 5 секунд в день. Как-то не очень точно — за месяц такие часы уйдут как минимум, на минуту. Это уже приличная разница, заметная невооруженным глазом (когда любимый сериал бабушки начинается в 11.00, а часы показывают 11.05, разработчику таких часов перед родственниками будет неудобно).
Впрочем, поскольку температура в помещении более-менее стабильна, и частота кварца не будет сильно меняться, можно добавить программную коррекцию. Другой совет, даваемый на форумах, использовать часовой кварц от старых материнских плат, по отзывам, они там довольно точные.
Модуль реального времени DS3231

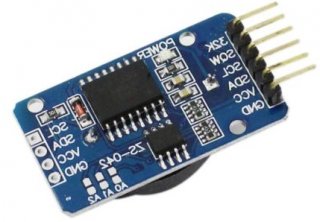

Мы не первые, кто задался вопросом точности, и компания Dallas пойдя навстречу пожеланиям, выпустила более совершенный модуль — DS3231. Он называется «Extremely Accurate Real Time Clock», имеет встроенный генератор с температурной коррекцией. Точность в 10 раз выше, и составляет 2ppm. Цена вопроса чуть повыше, но корпус микросхемы рассчитан под SMD-монтаж, паять не так удобно, зато можно купить на ебее готовую плату.
(фото с сайта продавца)
Точность в 6 секунд в месяц, это уже неплохой результат. Но мы пойдем дальше — в идеале, часы в 21 веке вообще не нужно подстраивать.
Радиомодуль DCF-77

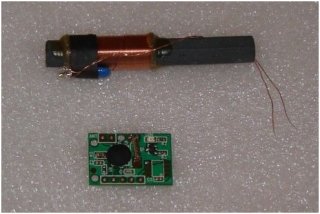

Метод скорее экзотический, но для полноты картины его нельзя не упомянуть. Немногие знают, но сигналы точного времени передаются по радио еще с 70х годов. Передатчик DCF-77 расположен в Германии недалеко от Франкфурта, и на СДВ-частоте 77.5КГц передаются метки точного времени (да, у них уже 20 лет назад были настенные и настольные часы, которые не надо подстраивать).Способ хорош тем, что схема имеет малое энергопотребление, так что сейчас производятся даже наручные часы с такой технологией. Готовую плату приема DCF-77 можно купить на ebay, цена вопроса 20$.

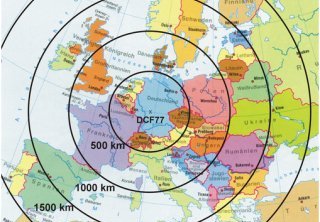

Многие часы и метеостанции имеют возможность приема DCF-77, проблема лишь в том, что до России сигнал практически не доходит. Карта покрытия с Википедии:
Как можно видеть, лишь Москва и Питер находятся на границе зоны приема. По отзывам владельцев, лишь иногда сигнал удается принять, что для практического применения конечно, не годится.
GPS-модуль

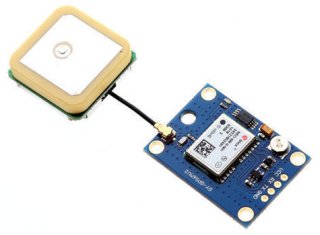

Если часы будут стоять недалеко от окна, то вполне реальный метод получения точного времени — GPS-модуль. Эти модули можно недорого купить на ebay (цена вопроса 10-15$). Например, Ublox NEO-6M, подключается напрямую к serial-пинам процессора, и выдает строки NMEA на скорости 9600.
