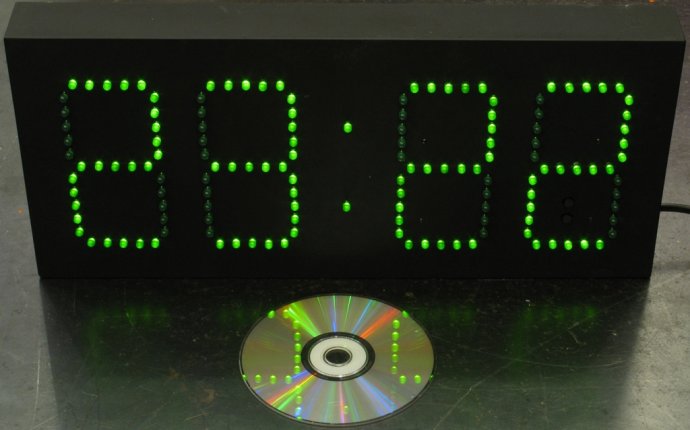

Большие Электронные Часы
Привет, geektimes! В первой части статьи были рассмотрены принципы получения точного времени на самодельных часах. Пойдем дальше, и рассмотрим, как и на чем это время лучше выводить.
Итак, у нас есть некая платформа (Arduino, Raspberry, PIC/AVR/STM-контроллер, etc), и стоит задача подключить к нему некую индикацию. Есть множество вариантов, которые мы и рассмотрим.
Сегментная индикация

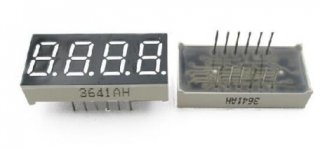

Тут все просто. Сегментный индикатор состоит из обычных светодиодов, которые банально подключаются к микроконтроллеру через гасящие резисторы.Осторожно, траффик!
Плюсы: простота конструкции, хорошие углы обзора, невысокая цена.
Минус: количество отображаемой информации ограничено.
Конструкции индикаторов бывают двух видов, с общим катодом и общим анодом, внутри это выглядит примерно так (схема с сайта производителя).

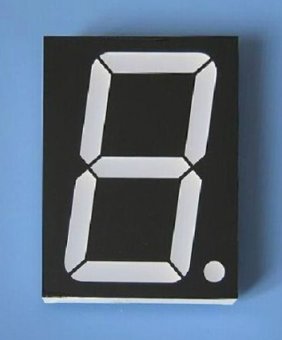

Они питаются от 12В, и напрямую от микроконтроллера просто не заработают. Тут нам в помощь приходит микросхема CD4511, как раз для этого предназначенная. Она не только преобразует данные с 4-битной линии в нужные цифры, но и содержит встроенный транзисторный ключ для подачи напряжения на индикатор.
Таким образом, нам в схеме нужно будет иметь «силовое» напряжение в 9-12В, и отдельный понижающий преобразователь (например L7805) для питания «логики» схемы.
Матричные индикаторы

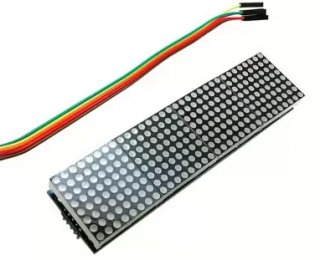

По сути, это те же светодиоды, только в виде матрицы 8х8. Фото с eBay:Продаются на eBay в виде одиночных модулей либо готовых блоков, например по 4 штуки. Управление ими весьма просто — на модулях уже распаяна микросхема MAX7219, обеспечивающая их работу и подключение к микроконтроллеру с помощью всего лишь 5 проводов. Для Arduino есть много библиотек, желающие могут посмотреть код.
Плюсы: невысокая цена, хорошие углы обзора и яркость.
Минус: невысокое разрешение. Но для задачи вывода времени вполне достаточно.
ЖК-индикаторы
ЖК-индикаторы бывают графические и текстовые.
Графические дороже, однако позволяют выводить более разнообразную информацию (например график атмосферного давления). Текстовые дешевле, и с ними проще работать, они также позволяют выводить псевдографику — есть возможность загружать в дисплей пользовательские символы.
Работать с ЖК-индикатором из кода несложно, но есть определенный минус — индикатор требует много управляющих линий (от 7 до 12) от микроконтроллера, что неудобно. Поэтому китайцы придумали совместить ЖК-индикатор с i2c-контроллером, получилось в итоге очень удобно — для подключения достаточно всего 4х проводов (фото с eBay).
ЖК-индикаторы достаточно дешевые (если брать на еБее), крупные, их просто подключать, и можно выводить разнообразную информацию. Единственный минус это не очень большие углы обзора.
OLED-индикаторы
Являются улучшенным продолжением предыдущего варианта. Варьируются от маленьких и дешевых с диагональю 1.1", до больших и дорогих. Фото с eBay.Собственно, хороши всем кроме цены. Что касается мелких индикаторов, размером 0.9-1.1", то (кроме изучения работы с i2c) какое-то практическое применение им найти сложно.
